Универсальные модули измерения вибрации и защиты серии КДК
КДК-1, КДК-2, КДК-3
КДК-1, КДК-2, КДК-3
КДК-1 - Контроль дисбаланса шлифовального круга на станке, защита при превышении пороговых значений
КДК-2 - Диагностика состояния подшипников высокоточных металлообрабатывающих станков

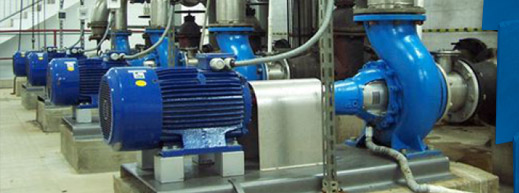

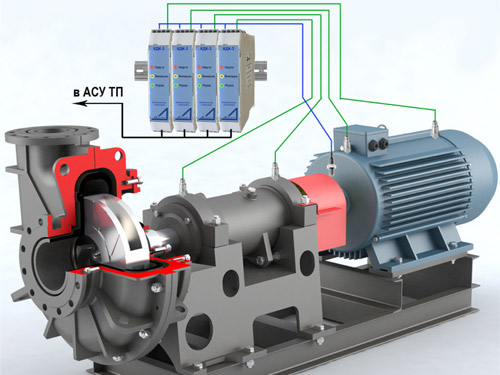

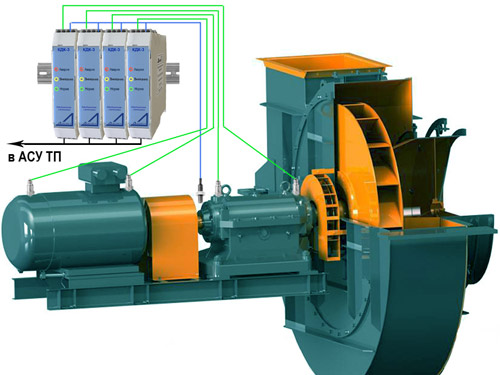

КДК-3 - Вибромониторинг и защита по вибрации электродвигателей, насосов, шпинделей и любых роторных групп
КДК-2 - Диагностика состояния подшипников высокоточных металлообрабатывающих станков
КДК-3 - Вибромониторинг и защита по вибрации электродвигателей, насосов, шпинделей и любых роторных групп
Главная \ Системы контроля вибрации \ Универсальные модули КДК
Вибромониторинг и защита
оборудования по вибрации
оборудования по вибрации
ДИАМЕХ 2000
Вибродиагностика и Балансировка
Вибродиагностика и Балансировка
Особенности
Предельно низкая стоимость измерительного канала, готовое решение для самостоятельного монтажа

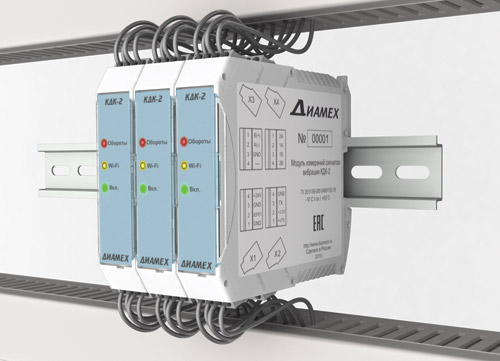

Унифицированный корпус с монтажом на DIN-рейку
Измерение вибрации и частоты вращения в одном измерительном модуле
Автоматическая диагностика основных дефектов подшипников по 8-ми настраиваемым полосам (КДК-3)
Подключение различных вибропреобразователей с унифицированным выходом, в том числе ICP
Результаты измерений в реальном времени на внешнем модуле отображения, передача данных по стандартному протоколу Modbus RTU и по сети Wi-Fi
Формирование 3-х пороговых значений превышения уровня для внешних реле
Контроль дисбаланса с отображением схемы установки корректирующих грузов для шлифовальных станков (КДК-1)
Контроль центральным сервером до 400 модулей одновременно
Настройка и калибровка по Wi-Fi через Web-интерфейс
|
Универсальные модули измерения сигналов вибрации серии КДК - это серия бюджетных каналов измерения вибрации и частоты вращения, предназначенные для применения в качестве стационарных систем виброконтроля для широкого спектра вращающегося оборудования.
Модули КДК могут функционировать независимо или в составе единой виброизмерительной системы.
Легкость монтажа и настройки позволяют пользователю произвести монтаж модулей самостоятельно без привлечения специалистов.
Визуализация измеряемых параметров возможна на небольшом цветном экране, установленном непосредственно возле работающего оборудования, или данные могут быть переданы по сети Wi-Fi с отображением на персональном компьютере и мобильных устройствах.
Модули КДК могут функционировать независимо или в составе единой виброизмерительной системы.
Легкость монтажа и настройки позволяют пользователю произвести монтаж модулей самостоятельно без привлечения специалистов.
Визуализация измеряемых параметров возможна на небольшом цветном экране, установленном непосредственно возле работающего оборудования, или данные могут быть переданы по сети Wi-Fi с отображением на персональном компьютере и мобильных устройствах.
|
Технические характеристики
|
||
|
Частотный диапазон:
|
0,7 - 10000 Гц
|
|
|
Диапазон контролируемых частот вращения:
|
100 - 120 000 об/мин
|
|
|
Измерительные каналы:
|
1 канал вибрации
1 канал тахометра
|
|
|
Функции обработки:
|
- Общий уровень
- Оборотная составляющая
- Спектр - 2048 линий
- Амплитуда / Фаза
- Разгон / Выбег
- Пик-фактор
- Эксцесс
|
|
|
Основные режимы работы:
|
- Спектральный анализ вибрации
- Балансировка
- Сбор данных
- Диагностика подшипников
|
|
|
Передача данных:
|
RS-485, Wi-Fi
|
|
|
Модуль отображения данных:
|
Внешний, дисплей 7”, цветной
|
|
|
Рабочая температура:
|
-20 ... +60 С
|
|
|
Электропитание:
|
+24 В
|
|
|
Корпус:
|
Пластиковый, пылезащищенный
|
|
|
Монтаж:
|
на Din-рейке
|
|
|
|
