Мобильная диагностическая система ИЗУМРУД-2
Главная \ Системы контроля вибрации \ Мобильная диагностическая система ИЗУМРУД-2
|
Мобильная диагностическая
система ИЗУМРУД-2
система ИЗУМРУД-2

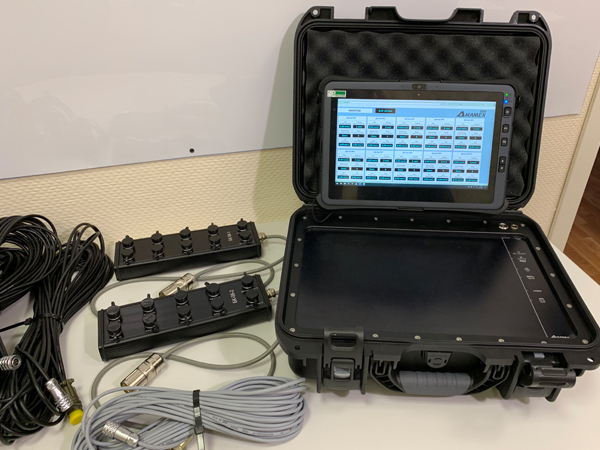

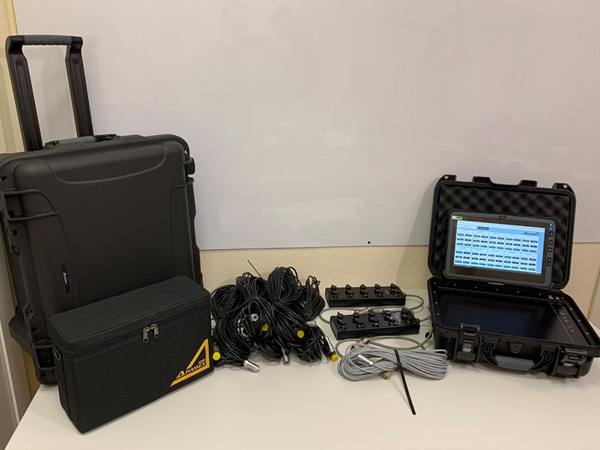

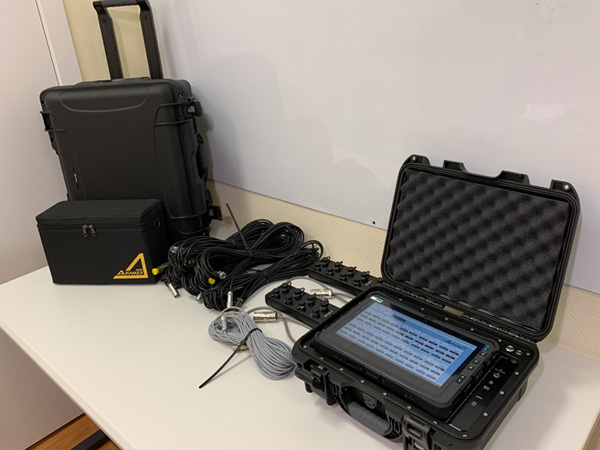

Система ИЗУМРУД - это переносная измерительная система нового поколения, базирующаяся на современных цифровых технологиях, позволяющая определять абсолютную и относительную вибрацию, температуру, тепломеханические деформации и перемещения различных элементов конструкции.
Система позволяет проводить комплексные диагностические исследования крупного вращающегося оборудования, такого как паровые и газовые турбины, компрессорное и насосное оборудование, мощные электродвигатели и генераторы.

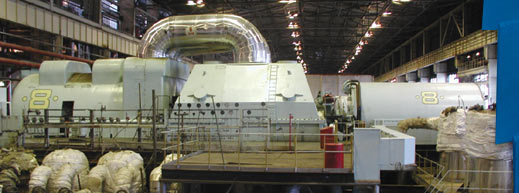

Наиболее эффективное применение система ИЗУМРУД-2 находит в энергетике. Обладая большим числом измерительных каналов, высокой точностью и быстродействием, она позволяет проводить комплексные исследования турбоагрегатов электростанций.
Исследования включают в себя измерение абсолютной и относительной вибрации, определение температур, тепловых расширений, а также уклонов и высотного положения различных элементов турбоагрегата (опор, фундаментных плит, ригелей, корпусов цилиндров и т.д.).
Анализ динамических характеристик турбоагрегатов
Система позволяет проводить комплексные диагностические исследования крупного вращающегося оборудования, такого как паровые и газовые турбины, компрессорное и насосное оборудование, мощные электродвигатели и генераторы.
Наиболее эффективное применение система ИЗУМРУД-2 находит в энергетике. Обладая большим числом измерительных каналов, высокой точностью и быстродействием, она позволяет проводить комплексные исследования турбоагрегатов электростанций.
Исследования включают в себя измерение абсолютной и относительной вибрации, определение температур, тепловых расширений, а также уклонов и высотного положения различных элементов турбоагрегата (опор, фундаментных плит, ригелей, корпусов цилиндров и т.д.).
Анализ динамических характеристик турбоагрегатов
Снятие амплитудных и фазовых характеристик с помощью внешнего вибровозбудителя
Снятие амплитудных и фазовых характеристик во время разгона/выбега агрегата
Определение контурных вибрационных характеристик во время разгона/выбега
Определение динамической жесткости и затухания различных элементов конструкции агрегата (ротор, опоры, фундамент и т.п.)
Вентиляторы проветривания, насосы угледобывающей промышленности
Удаленные на значительные расстояния: газокомпрессорные станции, нефтеперекачивающие станции, объекты коммунального хозяйства
По результатам анализа вибрационных характеристик система позволяет выполнить балансировку турбоагрегата (используется дополнительный программный модуль). Анализ производится как по абсолютным колебаниям подшипников, так и по относительным и абсолютным колебаниям валопровода. Одновременно с вибрационными измерениями можно проводить:
Определение температурных полей и температурных градиентов конструкций
Определение тепломеханических деформаций
Определение линейных перемещений опор и цилиндров турбоагрегата
Определение относительного расширения и осевого сдвига ротора
Определение уклонов опор и цилиндров
Определение высотного положения опор
Это позволяет диагностировать дефекты, связанные с нерасчетными тепловыми расширениями агрегата, определять эксплуатационные и сезонные расцентровки и принимать меры по их устранению.
Кроме этих параметров, система может позволить вводить по локальной сети такие диагностические параметры как активная и реактивная мощность генератора, давление и расход пара, температуры подшипников и т.п.. Это позволяет в рамках одной диагностической системы одновременно контролировать вибрацию, тепломеханические деформации и режимные параметры турбоагрегата, что позволяет своевременно обнаруживать дефекты и эффективно эксплуатировать оборудование.
Кроме этих параметров, система может позволить вводить по локальной сети такие диагностические параметры как активная и реактивная мощность генератора, давление и расход пара, температуры подшипников и т.п.. Это позволяет в рамках одной диагностической системы одновременно контролировать вибрацию, тепломеханические деформации и режимные параметры турбоагрегата, что позволяет своевременно обнаруживать дефекты и эффективно эксплуатировать оборудование.
|
|
