Балансировочные станки серии ДБС

Балансировочные станки серии ДБС - это высокоточные дорезонансные балансировочные станки предназначенные для предприятий авиационного двигателестроения.

Балансировочные станки серии ДБС выполнены по дорезонансной схеме с жесткими опорными стойками, позволяют балансировать компрессоры и турбины авиационных ГТД с высокой точностью.

Стойки станков могут оснащаться роликовыми опорами, косовалковыми или седлообразными опорами для балансировки роторов в собственных подшипниках.
Главная \ Балансировочные станки \ Балансировочные станки серии ДБС
Дорезонансные балансировочные станки
для авиационных ГТД
Балансировочные станки серии ДБС
ДИАМЕХ
Вибродиагностика и Балансировка

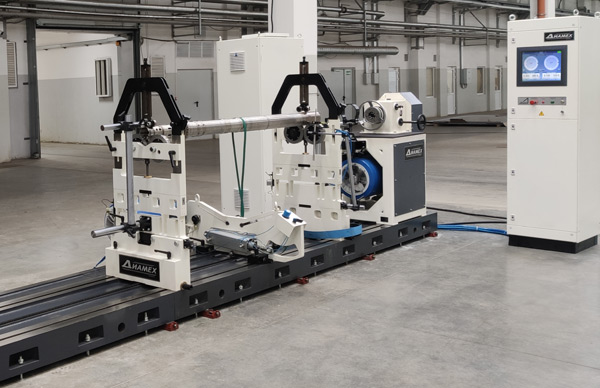

Балансировочный станок ДБС-2000

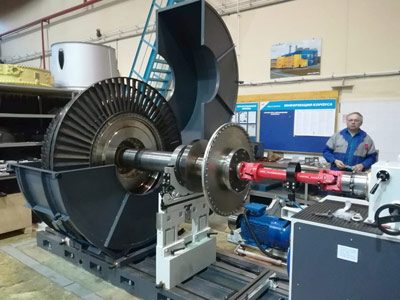

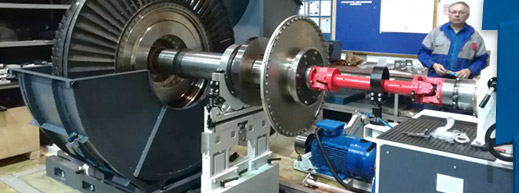

Балансировочный станок ДБС-3000

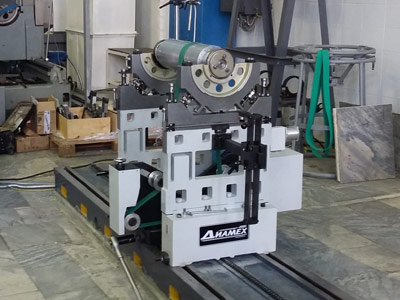

Балансировочный станок ДБС-2000
  Технические
характеристики
ДБС-150
ДБС-300
ДБС-500
ДБС-1000
ДБС-2000
ДБС-3000
ДБС-6000
Грузоподъемность,
кг:
150
300
500
1000
2000
3000
6000
Максимальный
диаметр ротора. мм:
1260
1600
2000
2000
3400
3800
2000
3400
3800
Диаметр опорных
шеек ротора, мм:
9 - 140
9 - 140, 9 - 180
12 - 240
15 - 290
15 - 290
18 - 320
Минимально
достижимый
остаточный удельный
дисбаланс, гмм/кг:
0.1
0.2
0.4
Частота вращения
при балансировке,
об/мин:
Выбирается в зависимости от технологических требований к балансировке изделий
Мощность двигателя,
кВт:
1.5 / 2.2
1.5 / 2.2
2.2 / 5.5
7.5
7,5 / 15
22 / 37
5.5 / 7.5
22 / 37
5.5 / 7.5
22 / 37
45
11 / 15
22 / 37
45, 55
Тип привода:
Ременный / Ременный + Карданный
Длина основания,
мм:
1500, 2500,
3000
1500, 2500, 3000, 3500
3000, 4000, 6000, 7000

Балансировочные станки серии ДБС изготавливаются с учетом технологических требований к балансировке изделий.
Технические параметры станков согласовываются на этапе составления технического задания
Измерительные комплексы САПФИР-3 и БИВК-5 для балансировочных станков серии ДБС
Балансировочные станки серии ДБС могут оснащаться двумя типами измерительно-управляющих комплексов: САПФИР-3 и БИВК-5 на выбор, с учетом требований заказчиков. Измерительные приборы комплексов САПФИР-3 и БИВК-5 утверждены в Едином информационном фонде по обеспечению единства измерений.
САПФИР-3
БИВК-5
