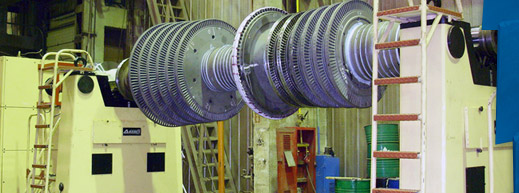

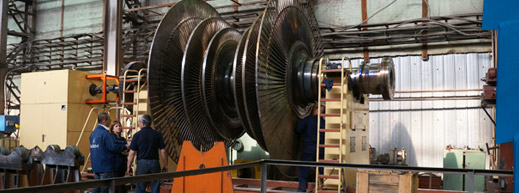

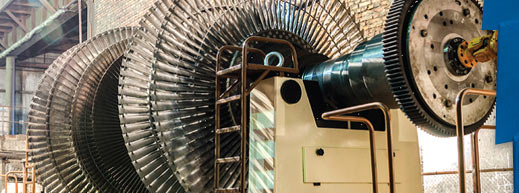

Высокоточная балансировка роторов турбин и генераторов электростанций
|
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|

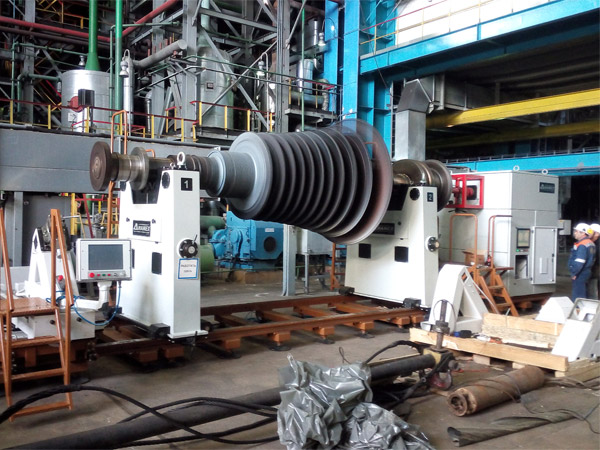

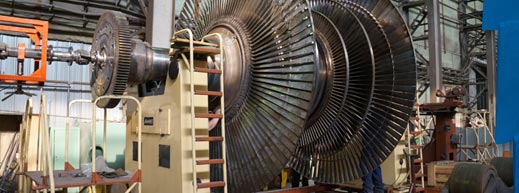

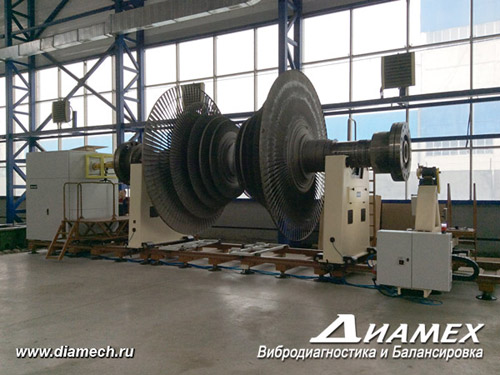

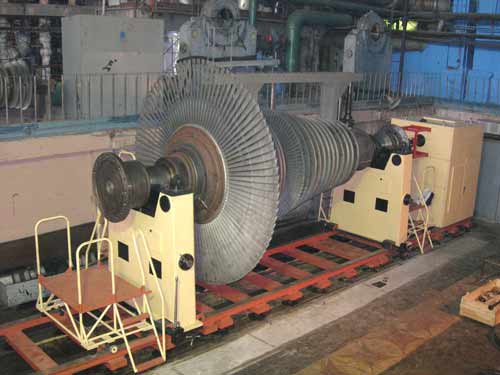

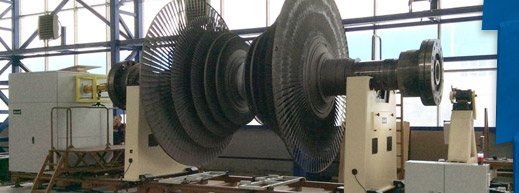

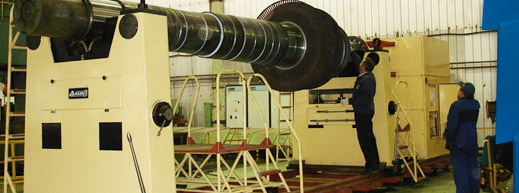

Балансировочные станки предназначены для уравновешивания роторов энергетических турбоагрегатов массой до 127 тонн. На различных электростанциях и энергоремонтных предприятиях России, Казахстана, Украины, Белоруссии, Узбекистана, Туркменистана, Молдавии в эксплуатации находится более 40 балансировочных станков производства ДИАМЕХ 2000 большой грузоподъемности ВМ-36000, ВМ-65000 и ВМ-90000.
ДИАМЕХ 2000 является единственной компанией в России серийно выпускающей балансировочные станки для роторов массой 40, 65, 90 тонн и основным поставщиком балансировочных станков для электростанций России.
Балансировочные станки обладают рядом уникальных технических характеристик: высокоточной маятниковой подвеской, отсутствием необходимости в специальном фундаменте, возможностью транспортировки на специальной автомобильной платформе, балансировкой на низких безопасных частотах вращения, опорными роликами с цилиндрической поверхностью, позволяющими избежать накатки на шейках ротора.
Возможность комплектации станка токарно-шлифовальным комплексом ПТШ-40М, устройством контроля биений ротора, дополнительным ременным приводом позволяет существенно расширить перечень задач, решаемых при помощи балансировочных станков при проведении ремонтов.
ДИАМЕХ 2000 является единственной компанией в России серийно выпускающей балансировочные станки для роторов массой 40, 65, 90 тонн и основным поставщиком балансировочных станков для электростанций России.
Балансировочные станки обладают рядом уникальных технических характеристик: высокоточной маятниковой подвеской, отсутствием необходимости в специальном фундаменте, возможностью транспортировки на специальной автомобильной платформе, балансировкой на низких безопасных частотах вращения, опорными роликами с цилиндрической поверхностью, позволяющими избежать накатки на шейках ротора.
Возможность комплектации станка токарно-шлифовальным комплексом ПТШ-40М, устройством контроля биений ротора, дополнительным ременным приводом позволяет существенно расширить перечень задач, решаемых при помощи балансировочных станков при проведении ремонтов.
Высокая точность уравновешивания до 0.2 г·мм/кг
Отсутствие необходимости в специальном фундаменте, станок устанавливается на обычный цеховой пол
Самоустанавливающиеся роликовые опоры с прецизионными опорными роликами, предотвращающие накатку опорных поверхностей роторов и износ цилиндрических поверхностей роликов
Балансировка на частотах вращения от 70 до 350 об/мин
Комплектация станка автоматизированным токарно-шлифовальным комплексом ПТШ-40М для механической обработки поверхностей роторов
Устройство контроля биения вала с передачей измеренных данных в измерительно-управляющий комплекс станка
Карданный привод с высокоточным шпиндельным узлом, передающим вращение от электродвигателя станка
Возможность дооснащения станка универсальным ременным приводом с комплектом осевых ограничителей
Возможность транспортировки станка на специальном автоприцепе к месту проведения балансировки

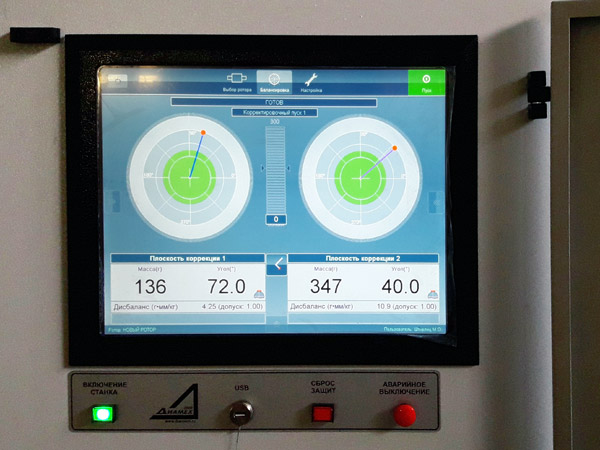

Самая современная измерительная система САПФИР третьего поколения

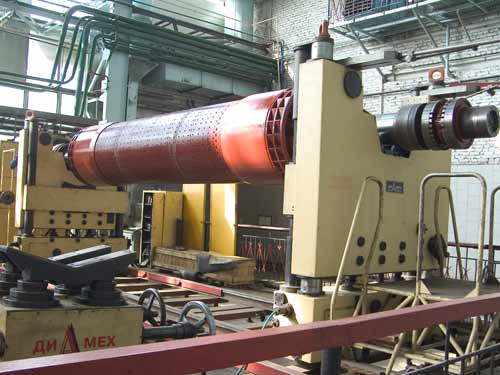

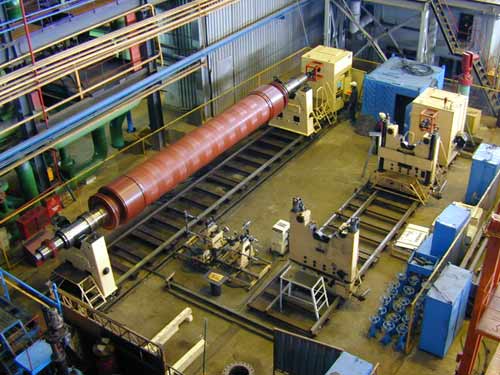

Дополнительный программный модуль для балансировки роторов генераторов
Универсальная план-шайба для присоединения карданного вала к полумуфтам роторов турбин и генераторов
Инжиниринговая поддержка ремонтных служб электростанций при эксплуатации балансировочных станков
Подготовка специалистов в собственном учебном центре и на местах
Особенности
Балансировочные станки серии ВМ
|

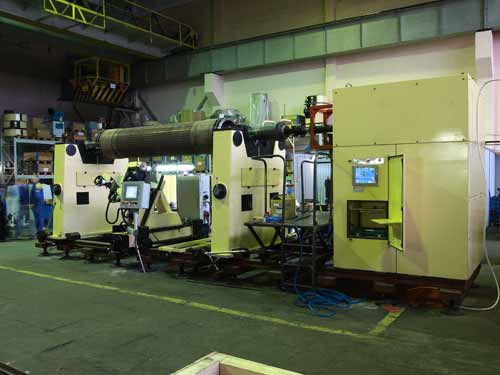

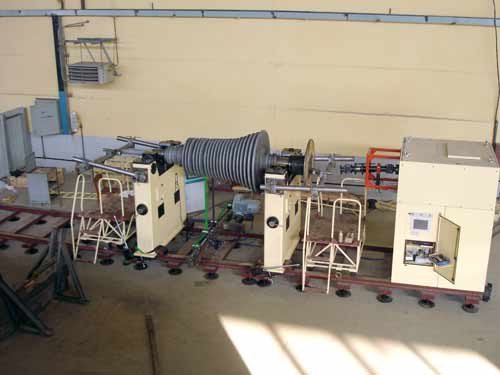

Для балансировочных станков ВМ-25000 и ВМ-36000
возможно использование ременного привода, который
вносит минимальные погрешности в процесс
проведения балансировки.
Использование ременного привода на станках ВМ-
25000 и ВМ-36000 позволяет снизить нижний предел
грузоподъемности станка и уравновешивать ротора
массами от 500 кг (на станках с карданным приводом
нижний предел грузоподъемности составляет 6-7 тонн).
|
Балансировочные станки ВМ-25000, ВМ-36000, ВМ-
65000, ВМ-90000 могут поставляться в
транспортабельном исполнении.

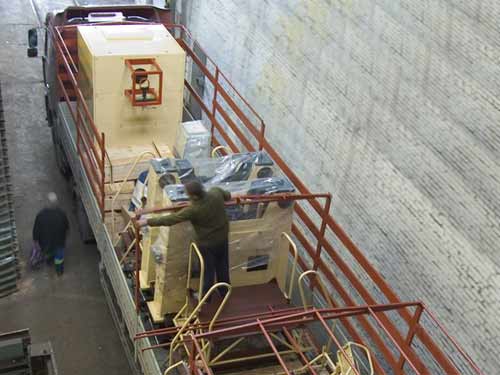

Транспортировка станка осуществляется на
специальном автоприцепе марки NEFAZ.
Возможность доставки балансировочного станка
непосредственно к месту проведения ремонта
исключает необходимость перевозить ротор в
специализированное ремонтное предприятие, которой
порой находится на значительном расстоянии, и
снижает вероятность повреждения ротора при
транспортировки.

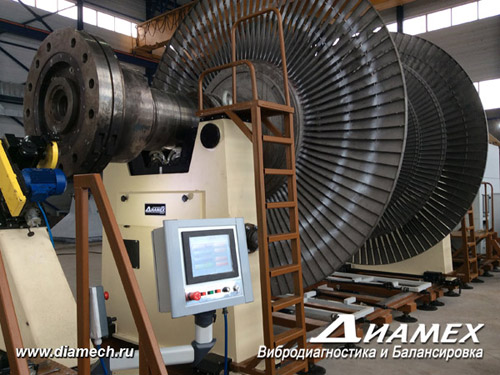

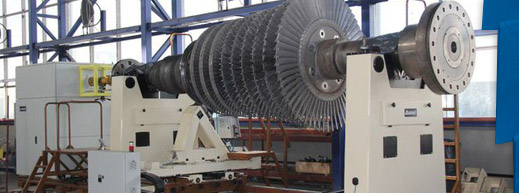

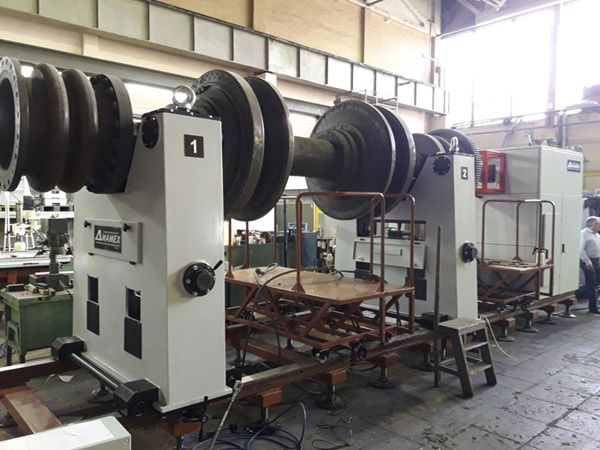

Для всех балансировочных станков серии ВМ не
требуется возведение специального фундамента,
станки могут быть установлены на обычный пол в цехе,
способный выдержать массу станка с ротором.
Подготовка станка к работе силами 2-3 человек, как
правило, не превышает 3 часов.

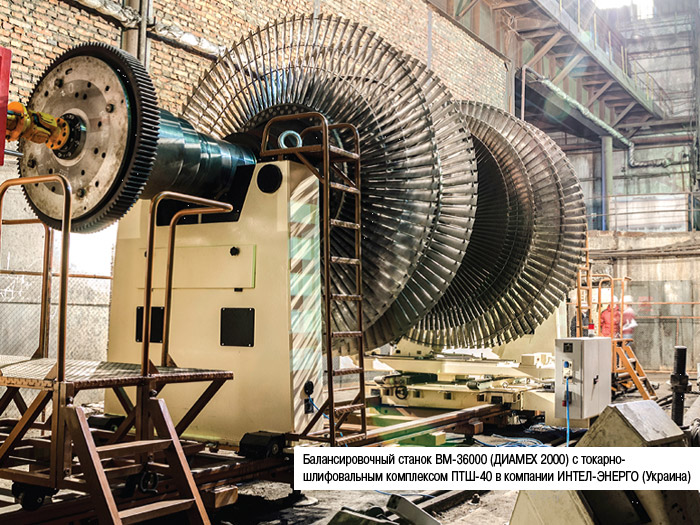

Специальный компьютеризированный комплекс,
предназначенный для токарной и шлифовальной
обработки поверхностей ротора. Устанавливается на
рельсовое основание балансировочных станков моделей
ВМ-25000, ВМ-36000, ВМ-65000 и ВМ-90000.
Операции по токарной обработке поверхностей роторов
могут проводиться как в ручном так и в полностью
автоматической режиме под управлением
компьютеризированной системы.
Использование балансировочных станков моделей ВМ-
25000, ВМ-36000, ВМ-65000 и ВМ-90000 совместно с
токарно-шлифовальным комплексом ПТШ-40М
позволяет провести полный цикл ремонта ротора
непосредственно на электростанции.
|
