КВАРЦ-2
Балансировочный прибор / Сборщик данных / Анализатор вибрации
Балансировочный прибор / Сборщик данных / Анализатор вибрации

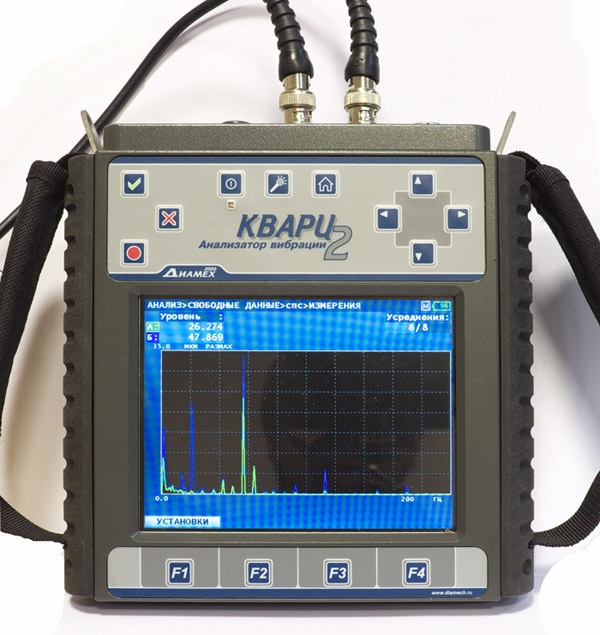

Анализатор вибрации КВАРЦ-2 продолжает традиции профессиональных приборов вибродиагностики компании ДИАМЕХ.
Новая элементная база, классический набор функций анализа вибрации, два синхронных независимых измерительных канала, большой цветной дисплей высокого разрешения, бесконтактное измерение температуры, компактные размеры, малый вес, емкая батарея, все это призвано создать комфортные условия работы и поднять планку требований к современной портативной виброизмерительной аппаратуре.
Пользователи приборов предыдущего поколения КВАРЦ и ТОПАЗ несомненно оценят улучшенный интерфейс прибора, на порядок возросшее разрешение спектрального анализа, большой объем памяти, возможность загрузки в прибор изображений агрегатов для удобства измерений по маршруту.
КВАРЦ-2 ориентирован как на профессионалов в области измерений вибрации, так и будет понятен специалистам делающим первые шаги в вибродиагностике.
Виброанализатор КВАРЦ-2 может поставляться в низкочастотной версии, в комплекте с уникальным низкочастотным датчиком РА-062 для измерений в диапазоне 0,5 - 200 Гц. В низкочастотной версии один канал работает в стандартном частотном диапазоне, один в диапазоне низких частот.
Новая элементная база, классический набор функций анализа вибрации, два синхронных независимых измерительных канала, большой цветной дисплей высокого разрешения, бесконтактное измерение температуры, компактные размеры, малый вес, емкая батарея, все это призвано создать комфортные условия работы и поднять планку требований к современной портативной виброизмерительной аппаратуре.
Пользователи приборов предыдущего поколения КВАРЦ и ТОПАЗ несомненно оценят улучшенный интерфейс прибора, на порядок возросшее разрешение спектрального анализа, большой объем памяти, возможность загрузки в прибор изображений агрегатов для удобства измерений по маршруту.
КВАРЦ-2 ориентирован как на профессионалов в области измерений вибрации, так и будет понятен специалистам делающим первые шаги в вибродиагностике.
Виброанализатор КВАРЦ-2 может поставляться в низкочастотной версии, в комплекте с уникальным низкочастотным датчиком РА-062 для измерений в диапазоне 0,5 - 200 Гц. В низкочастотной версии один канал работает в стандартном частотном диапазоне, один в диапазоне низких частот.
Главная \ Виброизмерительные приборы \ Анализатор вибрации КВАРЦ-2
|
|
|
|
|
Новое поколение виброизмерительных приборов
Анализатор вибрации КВАРЦ-2

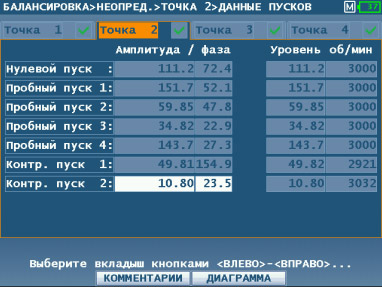

Балансировочная программа прибора позволяет использовать до 4-х плоскостей коррекции и до 12-ти точек измерения
Любые единицы измерения: мкм, мм/с, м/с2
Балансировка высокоскоростных агрегатов. Возможность проводить измерения на частотах вращения до 180 000 об/мин.
Синхронные измерения по 2-м каналам одновременно для экономии времени
Матричный расчет коэффициентов влияния для использования произвольных систем грузов
Оптимизация числа плоскостей коррекции в процессе балансировки

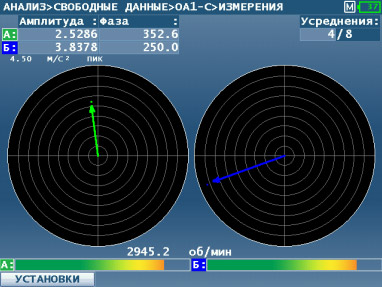

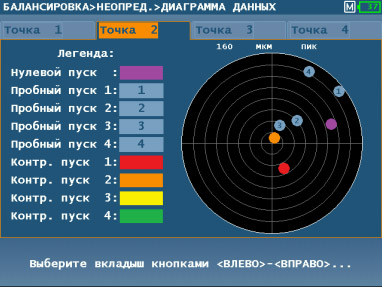

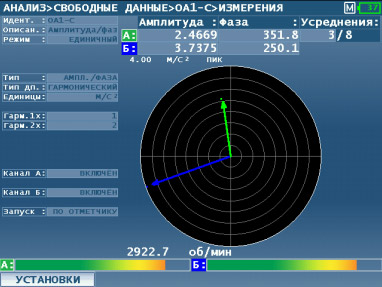

Построение векторных диаграмм для удобства визуализации балансировки
Проверка матрицы коэффициентов влияния на устойчивость для предотвращения ошибочных пусков
Особенности

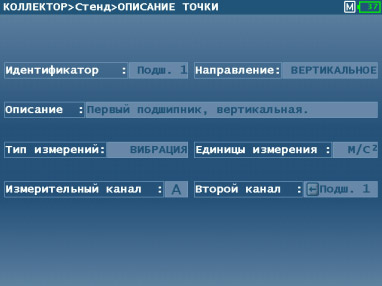

Сбор данных по маршруту (Коллектор данных)

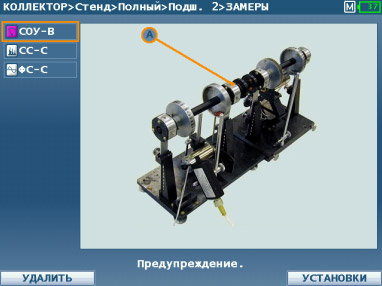

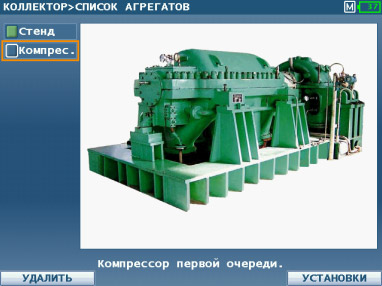

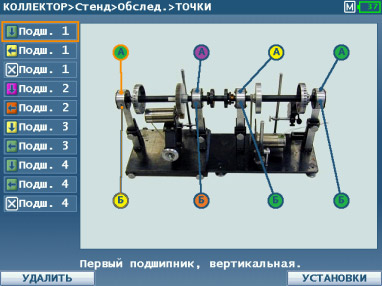

Загрузка фотографий агрегатов в прибор. Отображение измерительных точек и схем агрегата на экране прибора для удобства и исключения ошибок в выборе точек замеров
Цветовая сигнализация уровней вибрации на схеме агрегата для оперативного контроля результатов измерений
Проверка результатов измерений на достоверность для исключения ошибок при проведении замеров
Возможность измерения по маршруту по 2-м каналам одновременно для ускорения процесса сбора данных
Виброанализатор

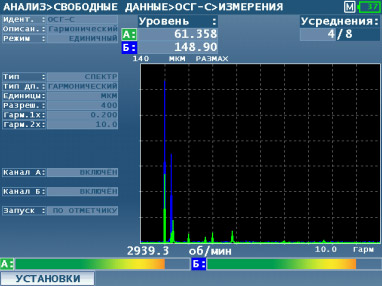

Высокое разрешение спектрального анализа

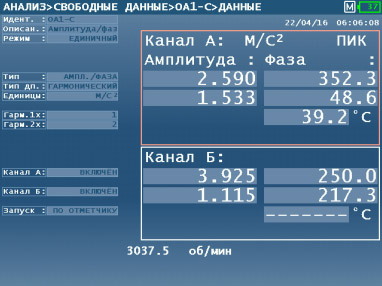

Синхронный 2-канальный анализ вибрации

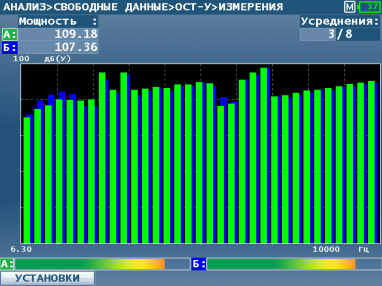

Увеличенный набор полос 1/3-октавного фильтра для анализа сотояния подшипников низкооборотных машин
Аудиокомментарии к замерам позволяют быстро сохранить важную информацию
Цветовая сигнализация уровней вибрации
Встроенный пирометр с лазерным целеуказателем для оперативного контроля температуры
Возможность создания новых агрегатов в приборе с последующим экспортом в базу данных на ПК
Хранение в памяти прибора настроек часто используемых замеров позволяет быстро выбрать замер под конкретную задачу

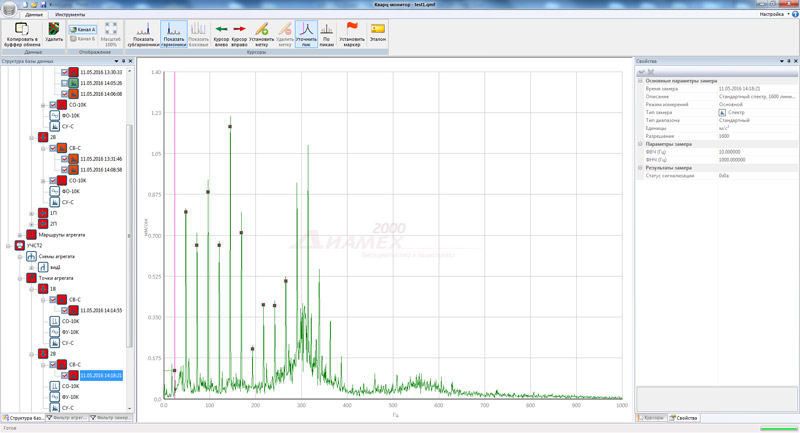

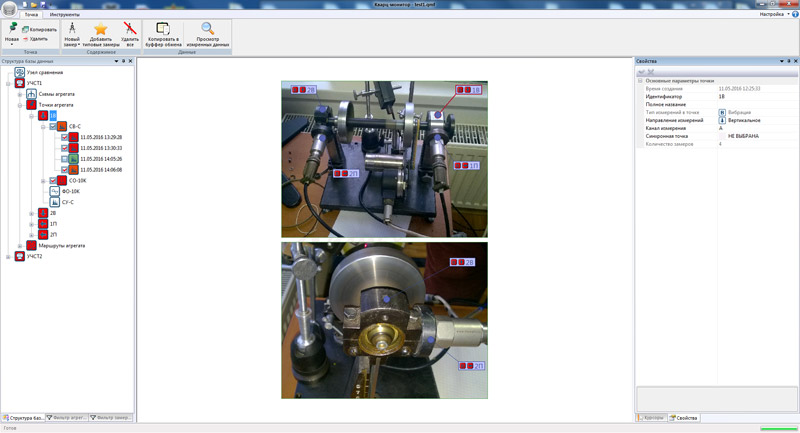

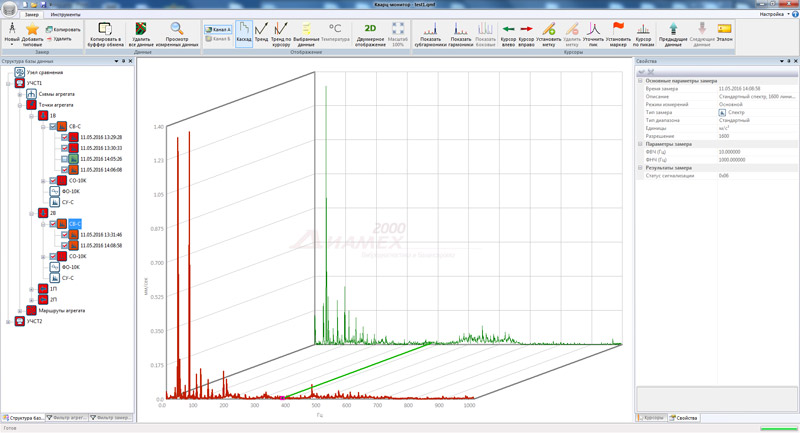

Программное обеспечение Малахит (в комплекте)
Новая структура базы данных
Новый, настраиваемый интерфейс пользователя

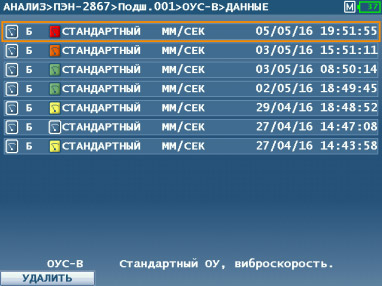

Журнал замеров
Создание списка часто используемых замеров
Фильтр времени
Фильтр замеров
Экспорт данных в приложения Microsoft Office для создания отчетов
2 синхронных независимых канала измерений
Расширенный частотный диапазон 2 Гц - 40 кГц
(от 0,5 Гц - низкочастотная версия)
(от 0,5 Гц - низкочастотная версия)
Балансировка роторов в 4-x плоскостях коррекции
Встроенный пирометр для измерения температуры
Функция стетоскопа, запись и прослушивание сигнала
Цветной 5,6'' дисплей разрешением 640х480 пикс.
Мембранная пылезащищенная клавиатура
Прочный, пыле-, влагозащищенный металлический корпус
Загрузка в прибор изображений агрегатов с точками контроля в режиме измерений по маршруту
Сохранение в приборе настроек часто используемых замеров для измерений в режиме анализатора
Запись голосовых комментариев
Возможность подключения к аналоговым выходам стационарных систем виброконтроля
Балансировка
|
|
|
|
|
|
|
|
|
|
|
|
Технические характеристики
|
||
|
Частотный диапазон:
|
2 - 40000 Гц (от 0,5 Гц - низкочастотная версия прибора)
|
|
|
Измерительные каналы:
|
2 канала вибрации (синхронные, аналоговые)
1 канал тахометра
1 канал пирометра
|
|
|
Аудиоканал:
|
1 (функция стетоскопа с возможностью записи и прослушивания
сигнала, запись голосовых комментариев)
|
|
|
Тип используемых преобразователей:
|
Акселерометры, велосиметры, проксиметры, токовые клещи (с
внешним источником питания)
|
|
|
Система единиц измерений
|
Метрическая и английская
|
|
|
Вибрационные параметры
|
||
|
Измеряемые величины:
|
Виброускорение, виброскорость, виброперемещение
|
|
|
Функции обработки:
|
• Общий уровень
• Форма сигнала
• Дамп временного сигнала
• Спектр
• Спектр огибающей
• Спектр собственных частот
• Спектр 1/3 октавный
• Разгон / Выбег
• Амплитуда / Фаза
• Пик-фактор
• Эксцесс
• Орбита
• Кепстр сигналов
|
|
|
Представление величин:
|
Пик, СКЗ, размах
|
|
|
Усреднения:
|
Линейные, пиковые, экспоненциальные, без усреднений
|
|
|
Полосы измерения вибрации:
|
Стандартные:
виброперемещение 10 - 200 Гц
виброскорость 10 - 1000 Гц
виброускорение 100 -10000 Гц
Произвольные:
2 - 40000 Гц, устанавливаемые пользователем
|
|
|
Графическое представление результатов измерения:
|
2D, полярное
|
|
|
Спектральный анализ
|
||
|
Разрешение спектрального анализа:
|
100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 линий
|
|
|
Окна:
|
Ханнинга, прямоугольное
|
|
|
Полосовой фильтр детектора огибающей:
|
1/3 октавный
|
|
|
Центральные частоты полосового фильтра:
|
Произвольные, устанавливаются пользователем
|
|
|
Измерение амплитуды и фазы
|
||
|
Канал синхронизации:
|
1 аналого-цифровой
|
|
|
Диапазон измерения скорости вращения:
|
30 - 180000 об/мин
|
|
|
Представление оборотной частоты:
|
об/мин
|
|
|
Точность измерения фазы:
|
2 градуса
|
|
|
Измерение температуры
|
||
|
Датчик температуры:
|
Встроенный инфракрасный пирометр, интегральный, с лазерным
указателем
|
|
|
Диапазон измеряемых температур:
|
-50…+300 оС
|
|
|
Параметры отражающей поверхности:
|
Настраиваемые
|
|
|
Расстояние до измеряемой поверхности:
|
до 1 м
|
|
|
Корпус, клавиатура, дисплей, связь с ПК
|
||
|
Корпус:
|
Цельнофрезерованный, металлический, пыле- влагозащищенный
|
|
|
Клавиатура:
|
Мембранная, пыле-, влагозащищенная
|
|
|
Дисплей:
|
Цветной, жидкокристаллический TFT, WVGA, 5,6 дюйма
|
|
|
Разрешение дисплея:
|
640х480 пикс
|
|
|
Связь с ПК:
|
USB
|
|
|
Объем энергонезависимой памяти:
|
8 Гб (расширение до 32 Гб)
|
|
|
Степень защиты:
|
IP 54
|
|
|
Маркировка взрывозащиты:
|
2ExicIIBT4GcX
|
|
|
Питание, условия эксплуатации
|
||
|
Аккумуляторная батарея:
|
Li-pol, 3,7 В
|
|
|
Длительность работы от аккумулятора:
|
не менее 8 ч
|
|
|
Условия эксплуатации:
|
-10 … +50 оС
|
|
|
Физические параметры
|
||
|
Габаритные размеры:
|
150 х 170 х 43 мм
|
|
|
Масса прибора с аккумулятором:
|
1430 г
|
|
Стандартная комплектация
Датчик вибрации (пьезоакселерометр) - 2 шт.
Установочный магнит для датчика для неровных поверхностей - 1 шт.
Установочный магнит для датчика для плоских поверхностей - 1 шт.
Щуп измерительный для датчика вибрации - 1 шт.
Лазерный отметчик КР-020Л с магнитной стойкой, в комплекте с метками светоотражающими (100 шт.) - 1 шт.
Кабель к датчику вибрации длиной 1,5 м - 1 шт.
Кабель к датчику вибрации длиной 6 м - 2 шт.
Кабель к лазерному отметчику оборотов КР-020Л длиной 6 м - 1 шт.
Кабель USB для связи с ПК - 1 шт.
Flash-диск с программным обеспечением, инструкцией по эксплуатации - 1 шт.
Блок сетевого питания - 1 шт.
Сумка для транспортировки прибора и принадлежностей -1 шт.
Свидетельство о поверке (межповерочный интервал - 2 года)
